いよいよ最後の難関バックライト（ELライト）の交換に挑戦です。
分解作業

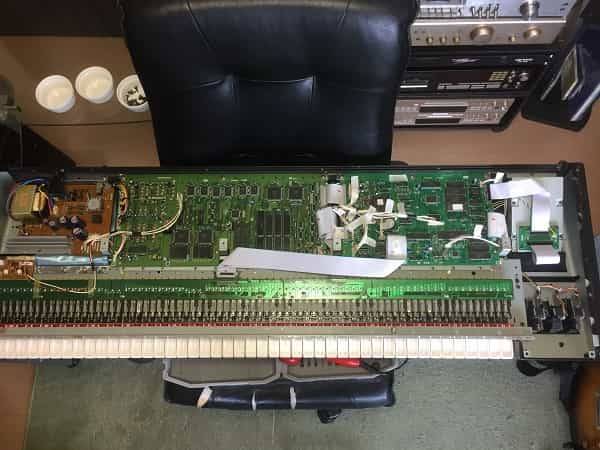

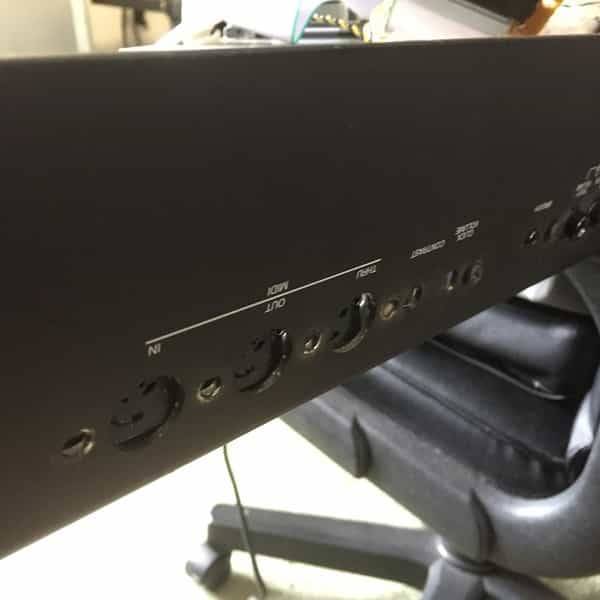

まずこれまでと同様に分解していきます。
最初はドライバー1本でネジ外しをしていましたがインパクトドライバーを使うようになってからは本当に楽になりました。
何度もやっている作業なのでお手の物です。
しかし気をつけないといけない点は、基盤を外す時はドライバーで手作業でやらないと電動ドライバーでは力加減を間違えて破損させてしまったら全て台無しになってしまいます。
基板と配線へのナンバリング

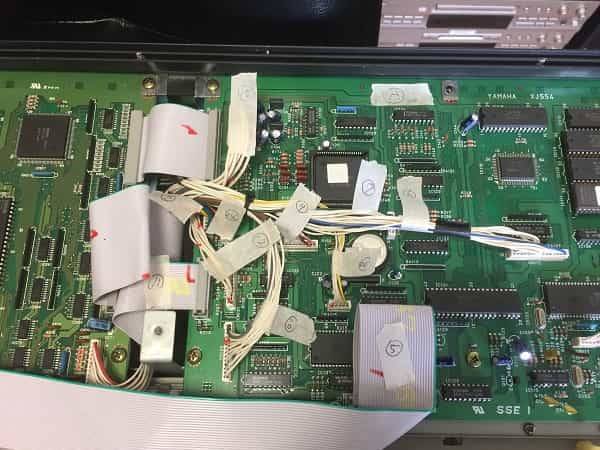

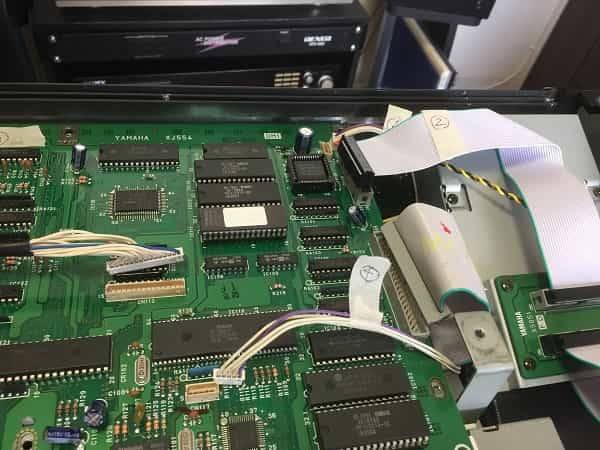

あとの組み立ての事を考えて基板を『A』-『 D』に分け、配線にナンバ－をつけていき必要な写真をその都度細かく撮影していきます。これは組み立ての時に絶対必要で忘れずに。

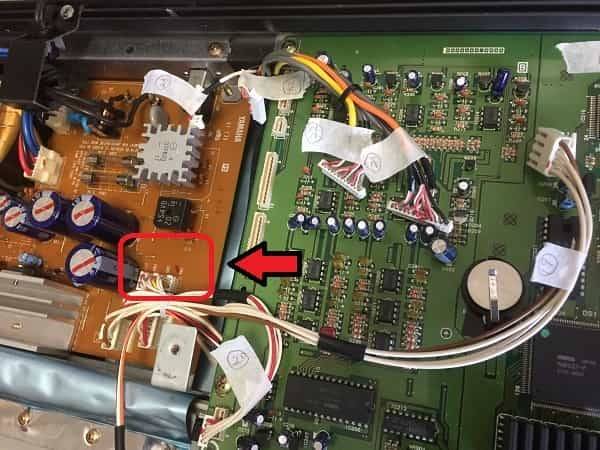

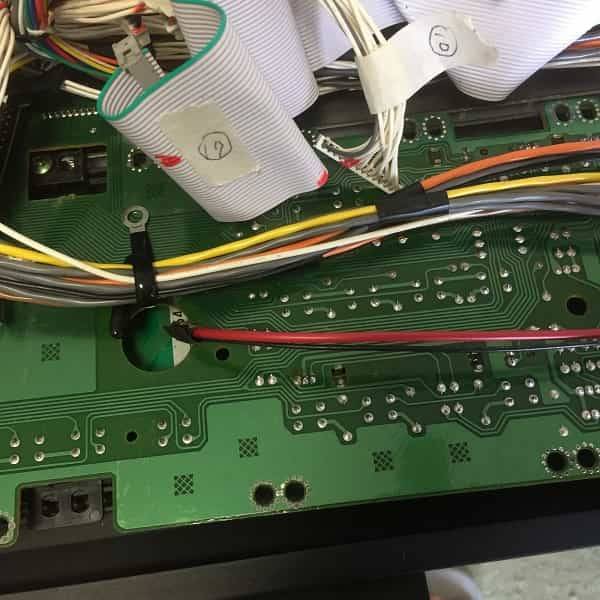

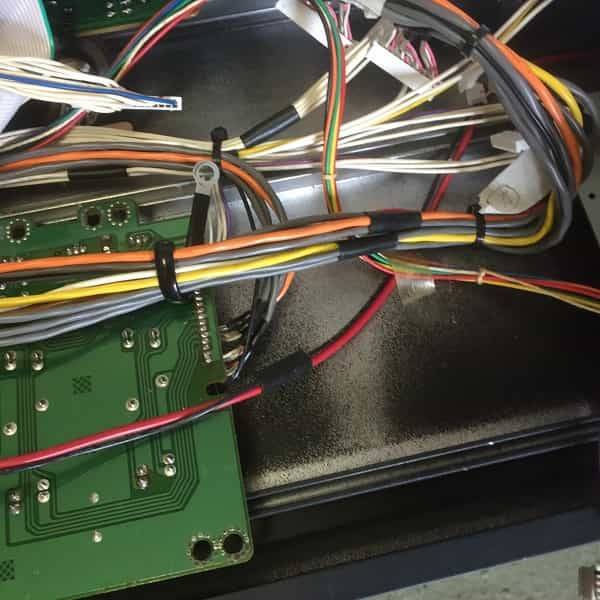

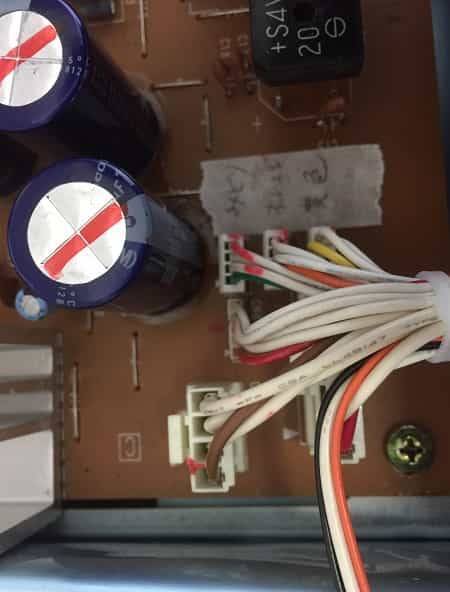

基板Bの左横にある茶色い基板の配線が、細かくて分かり辛かったので組戻しの時の事を考えて矢印の部分にテ－プを貼って『みどり』『オレンジ』『黄色』と名前を付けました。
文字が見え辛くてすみません、、
メイン基板AとBの外し方

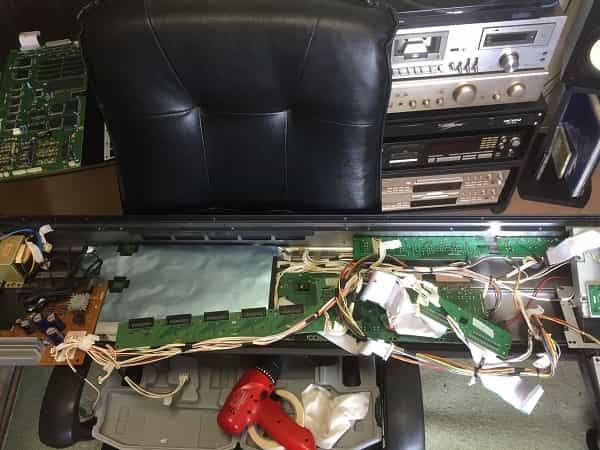

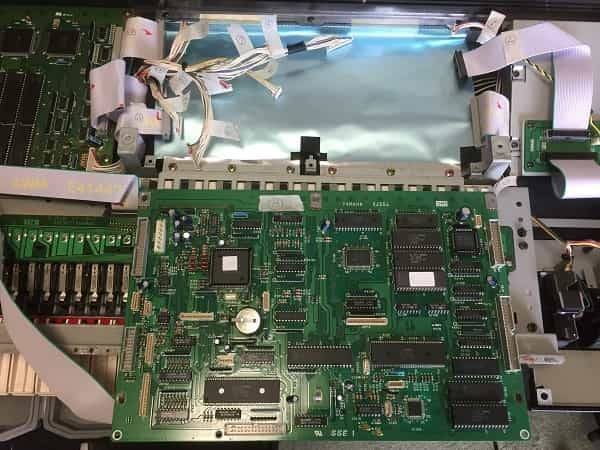

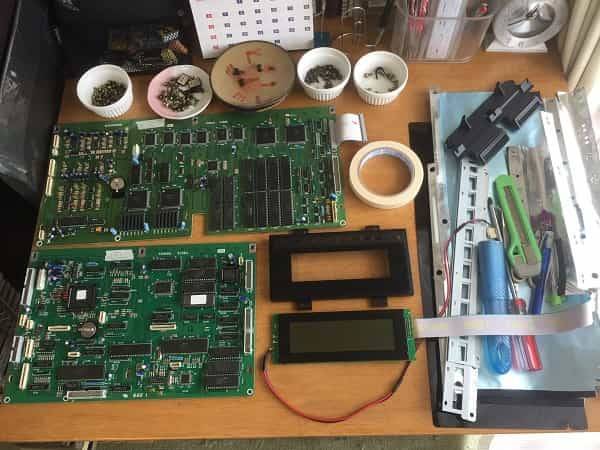

前面にあったメインの大きな基板AとBを外しました。ここはやはりドライバーで慎重に外します。

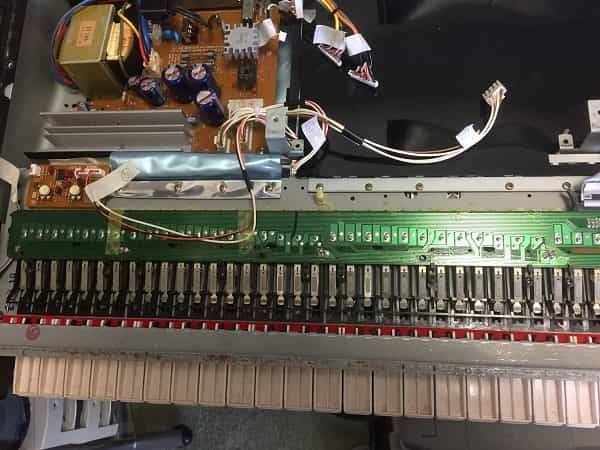

鍵盤部の外し方

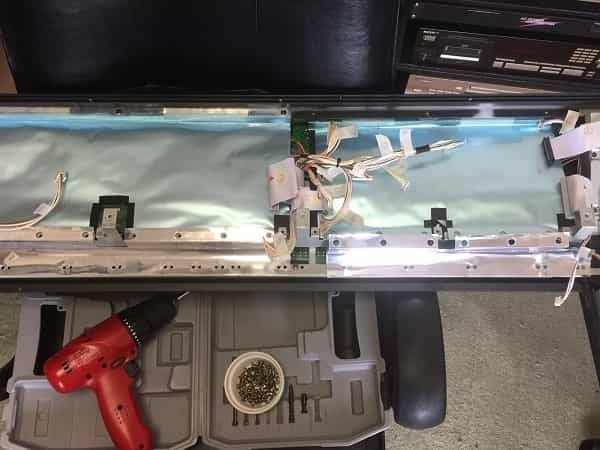

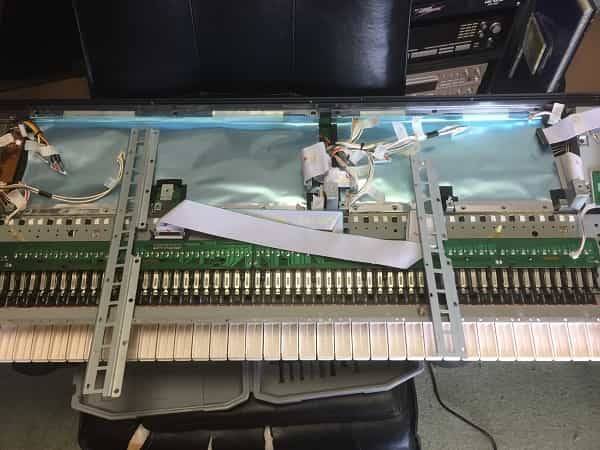

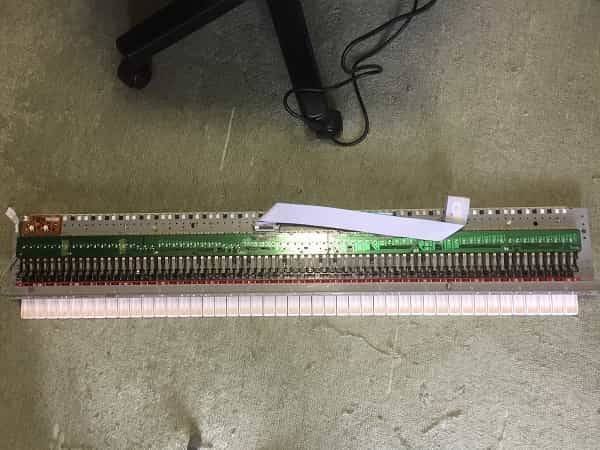

ジョイント部の金属と鍵盤部を外しました。

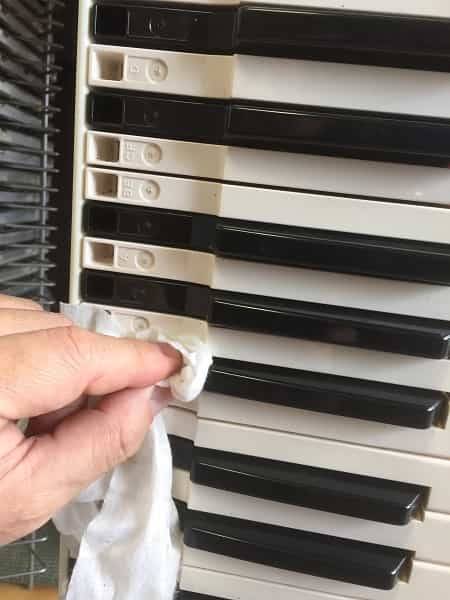

中の汚れはひどいものでここまで放ったらかしていた事を反省して細かく掃除しました。

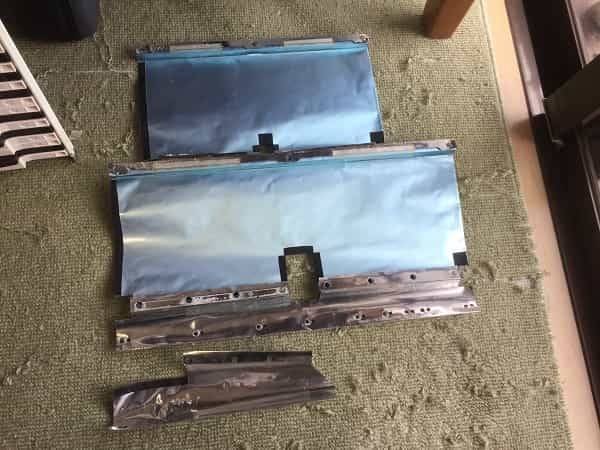

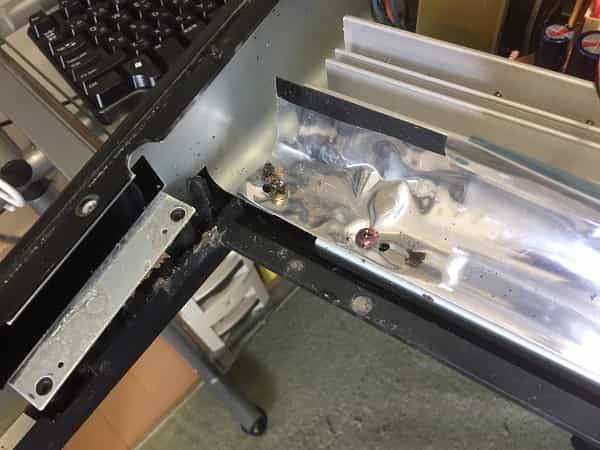

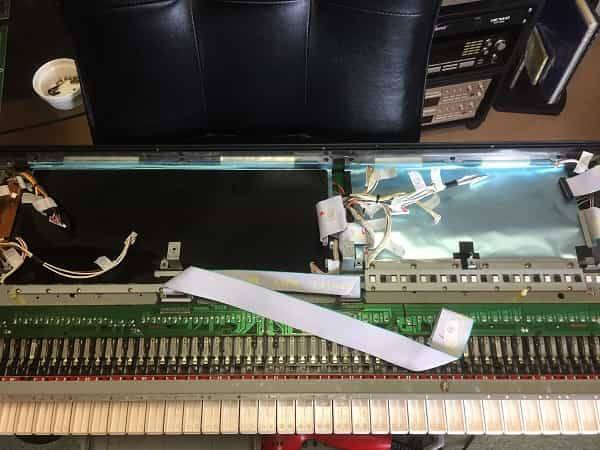

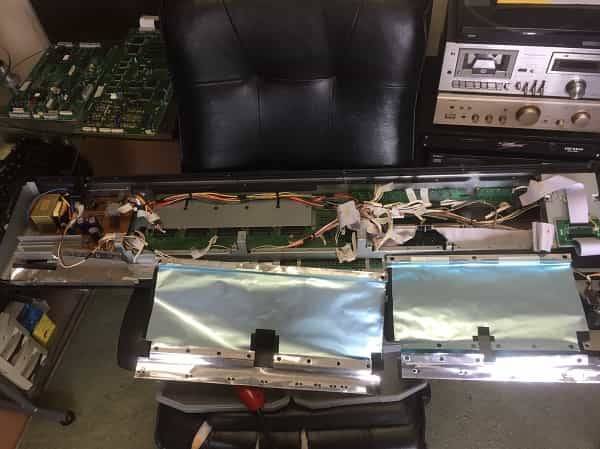

何だか銀紙？みたいなものが出てきました。
この下に基板C,D,その他外さないといけないところがまだあります。
メイン基板CとDの外し方

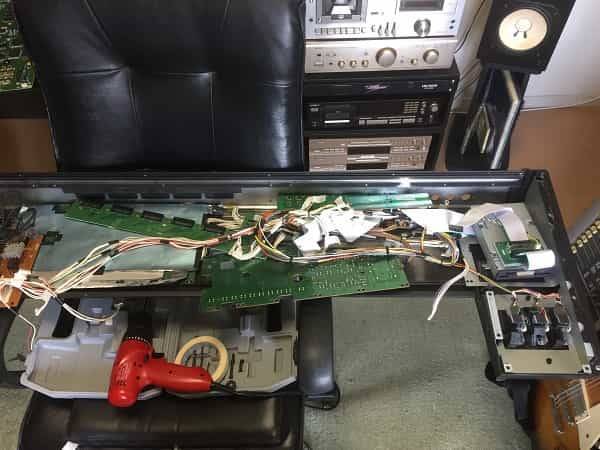

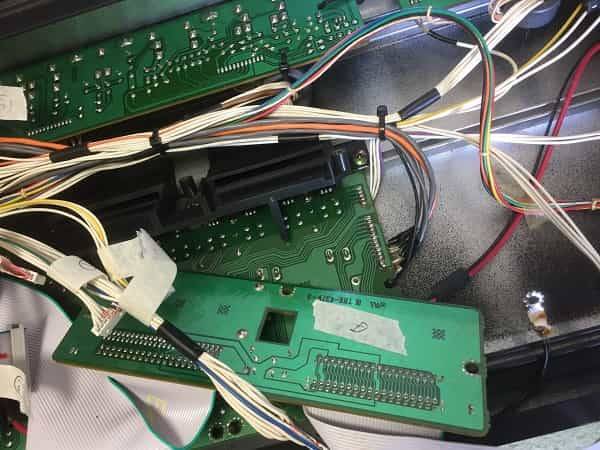

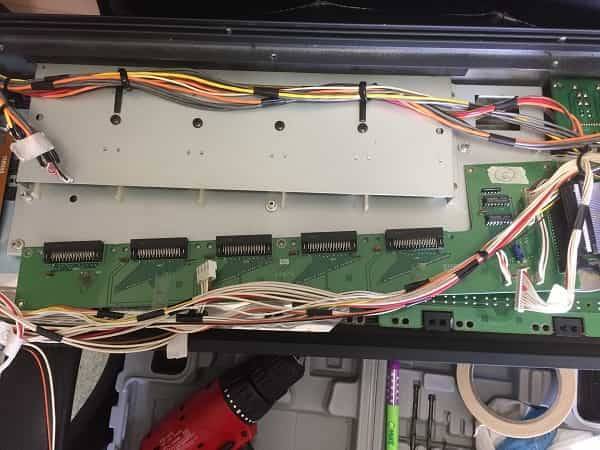

基板Cを外しました。
基板Cの横に基板Dがありそれも外します。
カ－ドスロットルの外し方

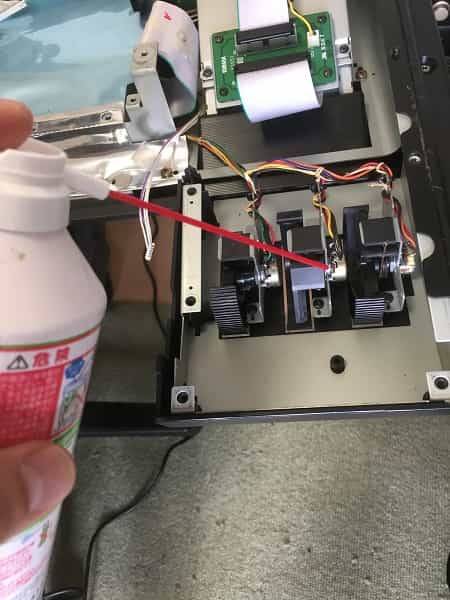

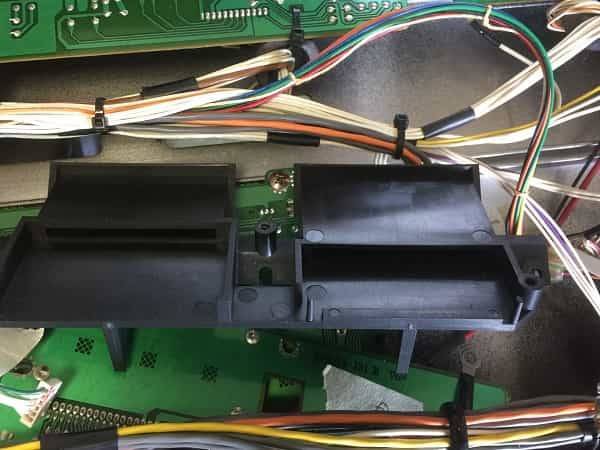

基板Dの奥からカ－ドスロットルを入れる部分が出てきました。ここも相当汚れていたのできちんと掃除。

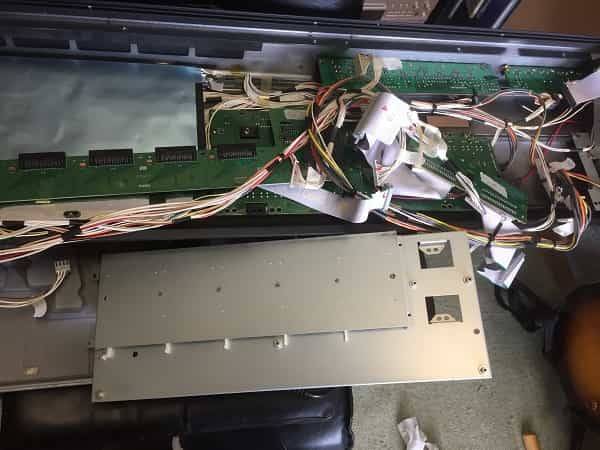

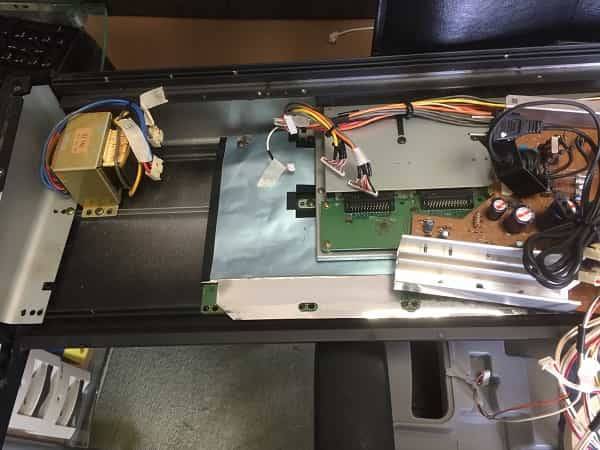

基板Cの横にある鉄板を外しました。
基板C裏の見つけにくいネジの場所

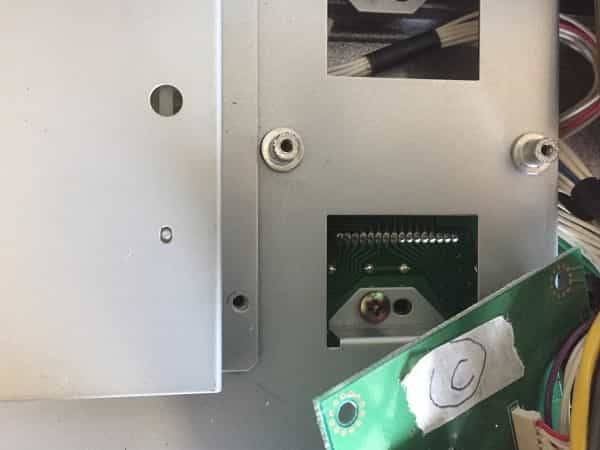

ここには1箇所分かりにくいネジが隠れているので注意深く探してください。
基板Cの裏側にあり、見つけるのが本当に大変でした。
まさに ここです！↓
その後も地道に作業を進めて

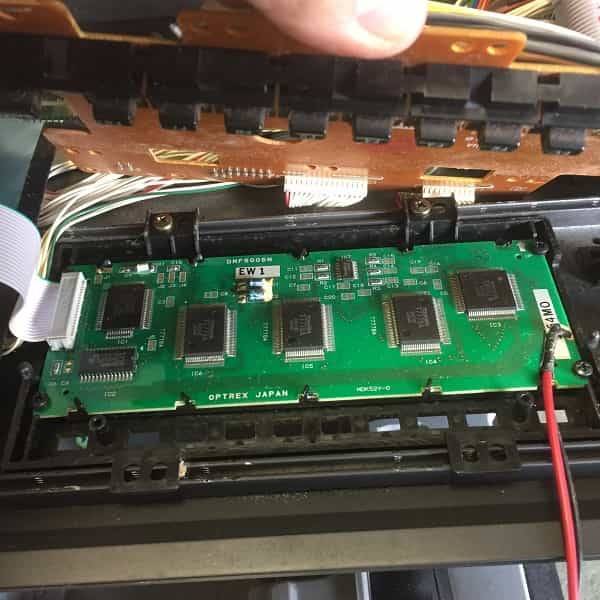

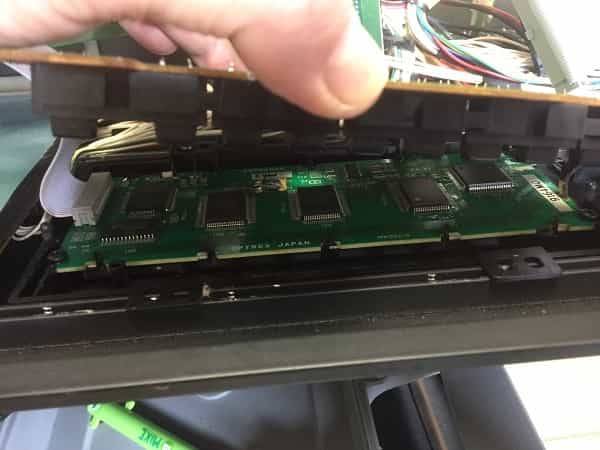

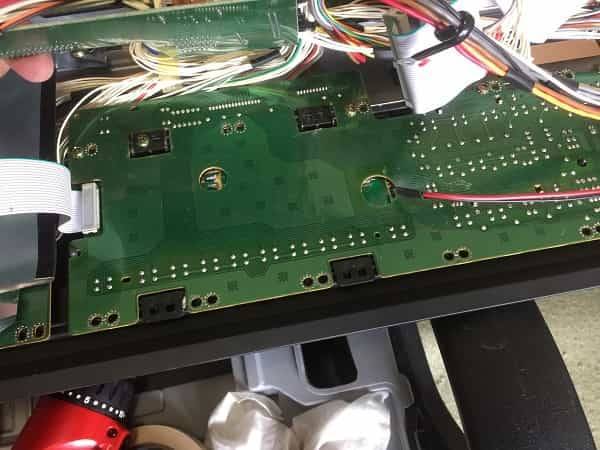

ようやくここまで辿り着きました。この基板の下にバックライトはあるはずです。
バックライトの外し方
ありました！これがバックライトです！！！

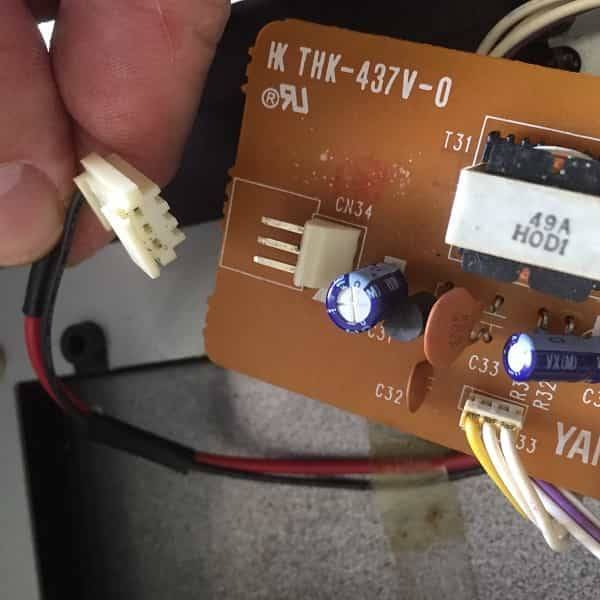

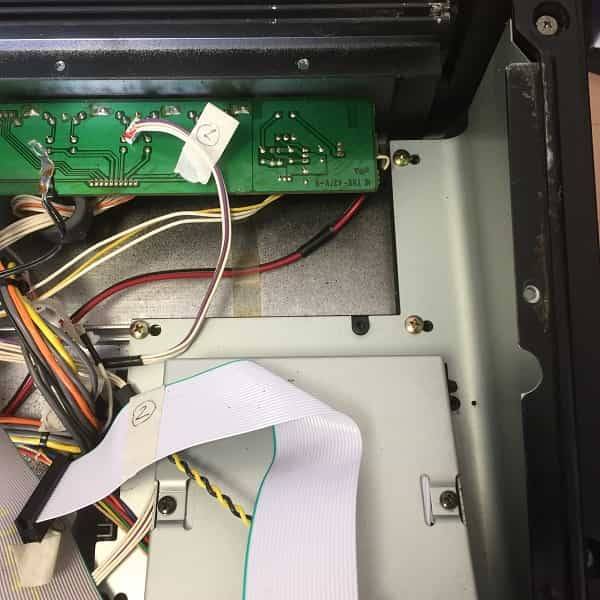

配線はこの穴からＦＤＤ後ろの基盤に接続されているのでそこを外さないとバックライトが外せません。
いよいよバックライトを取り外します。

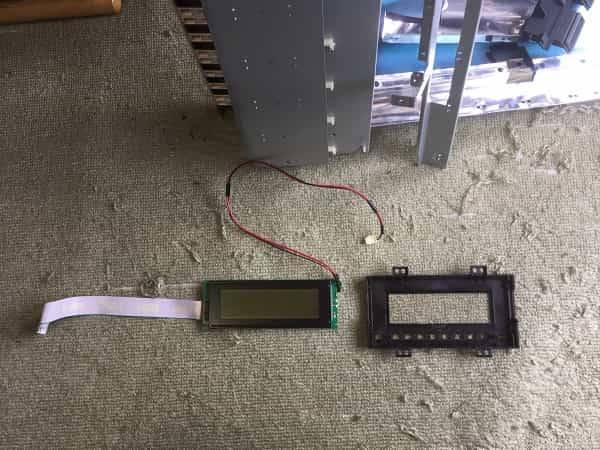

バックライトの取り外しは無事完了です。
もはや原型がどうだったかわからず、もう見る影も全くありません、、
細かく写真を撮りながらという事もありここまで半日かかってしまいました。
まとめ
だいぶ長くなってしまいましたので『【DTM】ヤマハ SY99 (4-後編) (ELライト交換) 』に続きます。
